종이 및 판지의 고압 파열강도 시험방법(BURSTING STERENGTH)

1. 적용범위

골판지, 골판지 라이너 및 KS M 7017(종이 및 판지의 저압 파열강도 시험방법)의 적용 범위를 넘는 종이 및 판지의 파열강도 시험방법에 대하여 적용한다.



2. 장치





1) 조임판
2개의 고리형 평면사이에 시험편을 고정시킬 수 잇는 것으로, 고리형의 평면에 동심원이나 나선상의 홈이 있다. V자형의 홈은 나비 0.4㎜이내이고, 홈의 중심과 중심 사이는 약 1㎜이다.

2) 고무막
1.6~2.1㎏f/㎠{157~206kPa}의 압력이 걸릴 때 조임면보다 9.5㎜높이까지 늘어나야 한다. 적어도 매월 한 번씩 새 고무막으로 갈아 끼워야 하며, 너무 늘어나게 사용하였을 때도 교체 하여야 한다.

3) 가압장치
시험편이 파열할 때까지 고무막 밑에 압력을 가해주는 구조로서, 전동기로 회전하는 피스톤에 의하여 압력실에 매분 170± 20㎖의 액체를 보내준다. 액체는 KS M 2707(정제 글리세린)



3. 시험방법

KS M 7082에 규정되어 있으며 시험편을 조임판에 끼우고 시험 중 미끄러지지 않도록 조여야 한다. 시험편이 미끄러지거나 파열음이 두 번 났을 경우에는, 그 수치는 버려아 한다. 시험 회수는 시험편의 표리동수 각각 3회 이상으로 한다.

    C = S / W × 100



C : 비 파열강도(㎏f/㎠ · ㎡/g)
S : 파열강도(㎏f/㎠)
W : 시험지의 평량 (g/㎡)







평면 압축강도(FLAT CRUSH STRENGTH)

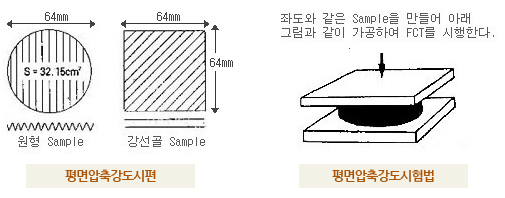

골판지의 골에 대한 직각방향의 가압을 평면가압이라 부르고, 이 가압력에 대한 압력을 평면압축강도라 한다. 일반적으로 시료의 크기는 그림과 같은 6.4㎝ 직경의 원형을 취급해야 하지만 원형을 취하지 못한 경우는 골이 사선방향으로 있게 취급해야 한다. 시료를 절단할 때 골이 상하거나 절단면이 일치 하도록 해야 한다.(KS M 7063)

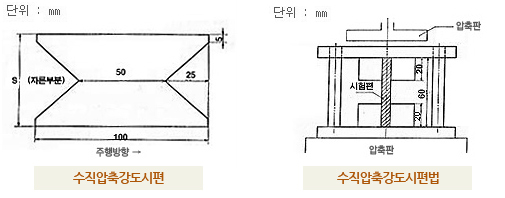

수직압축강도(END CRUSH STRENGHT)





 종류



기호

 파열강도(㎏f/㎠)

 수직압축강도(㎏f/50㎜)

 수분

  A골

 B골

 C골

 양면
골판지

 1종

 S-1

 6.5

 17.4

 16.8

 17.1

 10.0± 2.0

 2종

 S-2

 8.0

 18.0

 17.5

 17.7

 3종

 S-3

 12.0

 26.1

 25.4

 25.7

 4종

 S-1

 16.0

 36.4

 35.6

 36.0

 종류

 기호

 파열강도(㎏f/㎠)

 AB골



 BC골

이중양면
골판지

1종

D-1

8.0

25.4



25.2

2종

D-3

10.0

28.3



28.0

3종

D-4

14.0

37.8



37.4

4종

D-5

18.0

46.2



45.7

5종

D-6

22.0

51.1



50.7







링크러쉬 압축강도 시험방법

본 시험기는 원지 압축강도 및 골판지의 평면 압축강도, 수직 압축강도, 핀테스트 시험을 할 수 있으며 하중감지센서는 로드셀을 사용하여 시험기의 정밀도를 높였다.





 Items / Model

 DYP - 101

용량
Capacity

 200kgf

하중감지센서
Load Sensor

 Load Cell

압축판
Compression Plate

 ￠100mm

하중표시
Load Display

 Digital indicator - 4 digit

시험속도
Test Speed

 10~100mm/min

 표준시험속도
Standard Speed

 12.7±3mm/min

전원
Power Source

 AC 220V, 60Hz, 1￠, 0.4kW

부속품
Accessories

 Ring Crush Jig

크기
Dimension(W×D×H)

 550×450×800mm

중량
Weight(Approx)

 50kg

 관련규격
Ref.Standard

 KS M 7051, JIS P 8126

 선택사양
Option

 Pin tester jig(A,B Flutes)
End crush jig
Circle cutter(for flat crush)
End crush cutter
End crush linear cutter











기타검사

1. 원단

- 규격
제품의 규격(장, 폭, SCORE)를 실측한다.

- 골성형
골심지의 골성형성에 대해서는 여러 가지 복잡한 조건이 복합되어 있어 결정적인 조건의 하나를 말하기는 어렵지만 어느 한도내에서 항상 빠르고 정확한 골이 형성되어야만 한다는 점이다.

- 접착성
골판지 제조에 있어서 접착은 생산성을 크게 좌우하는 매우 중요한 인자의 하나인데 특히 싱글훼이서에서 중심지와 라이너의 접착은 고속 Corrugater의 경우 초당 수백골을 형성하는 경우 가 보통이며 이와같이 단시간에 후르트의 형사을 무너뜨리지 않고 접착이 가능한 대응성을 갖는 다는 것이 골심지에 요구되는 첫째 조건이다.





2. 상자

- 규격
제품의 규격(장, 폭, SCORE)를 실측한다.

- 골성형
골심지의 골성형성에 대해서는 여러 가지 복잡한 조건이 복합되어 있어 결정적인 조건의 하나를 말하기는 어렵지만 어느 한도내에서 항상 빠르고 정확한 골이 형성되어야만 한다는 점이다.

- 접착성
골판지 제조에 있어서 접착은 생산성을 크게 좌우하는 매우 중요한 인자의 하나인데 특히 싱글훼이서에서 중심지와 라이너의 접착은 고속 Corrugater의 경우 초당 수백골을 형성하는 경우 가 보통이며 이와같이 단시간에 후르트의 형사을 무너뜨리지 않고 접착이 가능한 대응성을 갖는 다는 것이 골심지에 요구되는 첫째 조건이다.
