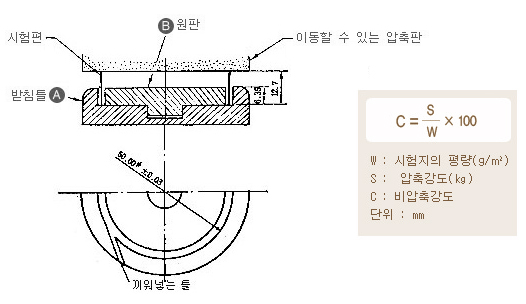

압축강도 시험(RING CRUSH STRENGTH)
골판지의 골의 방향은 모두 초지기에서 초출되는 방향(보통 이를 Machine Direction이란 뜻으로 MD방향 또는 그 직각방향을 Cross Direction이란 뜻으로 CD방향이라 부른다.)에 대한 직각 방향이므로 상자가 받을 수 있는 상하 방향압축강도는 원지면에서 볼 때는 모두 CD방향으로 원지 자체의 내압력을 테스트하는 시험방법이다. 시료는 152.4㎜장에 12.7㎜폭의 시료를 사용한다.(KS M 7051)
종이 및 판지의 저압파열강도 시험방법(BURSTING STRENGTH)
1. 적용범위
이 규격은 파열강도 14㎏f/㎠{1370kPa} 이하 또는 두께 0.64㎜ 이하의 종이 및 판지의 파열강도 시험방법에 대하여 적용한다.
2. 장치
|
1) 조임판
|
기타검사
골판지를 제조하는 공정에 적합 할 수 있도록 수시검사로 생산성을 극대화 한다.
1. 중량검사
최초 입고시 총중량을 계량한 다음 전량 하차 후 공차 계근 하여 실 중량을 산출하고 거래명세서 및 납품서의 중량과 대조하여 검사한다.
2. 외관검사
원지 입고시 육안으로 파열, 얼룩, 권취, 색상등 결점 여부를 검사하되 전수검사를 실시한다.
3. 평량검사
시험편은 가로 250㎜, 세로 400㎜ 크기로 시편을 채취하여 전자지시저울인 평량계를 이용하여 측정한다.
골판지용라이너 수입검사규격
종 류 |
평 량 |
두께mm |
비압축강도 |
파열강도 |
비파열강도 |
수 분 % |
적용지종 | |
급 |
평 량 g/㎡ | |||||||
A |
175 |
±4 |
26.3 이상 |
15 이상 |
7.0 |
4.0 |
7.5±1.5 |
백수입지 |
200 |
30.0 이상 |
8.0 | ||||||
225 |
33.8 이상 |
9.0 | ||||||
250 |
40.0 이상 |
9.5 |
3.5 | |||||
300 |
45.0 이상 |
10.5 | ||||||
B |
180 |
23.4 이상 |
13 이상 |
5.3 |
2.9 |
SK210 | ||
200 |
26.0 이상 |
5.8 | ||||||
210 |
27.3 이상 |
6.1 | ||||||
220 |
28.6 이상 |
6.4 | ||||||
280 |
36.4 이상 |
8.2 | ||||||
300 |
39.0 이상 |
8.7 | ||||||
C |
170 |
18.7 이상 |
11 이상 |
3.4 |
2.0 |
K180 | ||
180 |
19.8 이상 |
3.6 | ||||||
190 |
20.9 이상 |
3.8 | ||||||
200 |
22.0 이상 |
4.0 | ||||||
210 |
23.1 이상 |
4.2 | ||||||
220 |
24.2 이상 |
4.4 | ||||||
240 |
26.4 이상 |
4.8 | ||||||
D |
160 |
12.8 이상 |
8.0 이상 |
2.4 |
1.5이상 |
백SK180 | ||
170 |
13.6 이상 |
2.6 | ||||||
180 |
14.4 이상 |
2.7 | ||||||
200 |
16.0 이상 |
3.0 | ||||||
E |
150 |
11.2 이상 |
7.5 이상 |
1.9 |
1.3이상 |
B150 | ||
160 |
12.0 이상 |
2.1 | ||||||
180 |
13.5 이상 |
2.4 |
골판지용라이너 수입검사규격
종 류 |
평 량 |
두께mm |
비압축강도 |
파열강도 |
비파열강도 |
수 분 % |
적용지종 | |
급 |
평 량 g/㎡ | |||||||
A |
110 |
±4 |
0.18~0.22 |
4.0이상 |
12.1 이상 |
11 이상 |
8.0±1.5 |
SCP |
120 |
0.20~0.24 |
13.2 이상 | ||||||
140 |
0.23~0.28 |
15.4 이상 | ||||||
160 |
0.26~0.31 |
2.8 이상 |
13 이상 | |||||
180 |
0.29~0.34 |
23.4 이상 | ||||||
200 |
0.31~0.37 |
26.0 이상 | ||||||
B |
110 |
0.18~0.22 |
3.5이상 |
9.9 이상 |
9 이상 |
S240 | ||
120 |
0.18~0.22 |
10.8 이상 | ||||||
140 |
0.23~0.28 |
12.6 이상 | ||||||
160 |
0.26~0.31 |
17.6 이상 |
11 이상 | |||||
180 |
0.29~0.34 |
19.8 이상 | ||||||
200 |
0.31~0.37 |
22.0 이상 | ||||||
220 |
0.33~0.40 |
24.2 이상 | ||||||
240 |
0.35~0.43 |
26.4 이상 | ||||||
C |
110 |
0.18~0.22 |
3.0이상 |
7.7 이상 |
7 이상 |
S120 | ||
120 |
0.20~0.28 |
8.4 이상 | ||||||
140 |
0.23~0.28 |
9.8 이상 | ||||||
160 |
0.26~0.31 |
11.2 이상 |
